IX300 (아이엑스300)

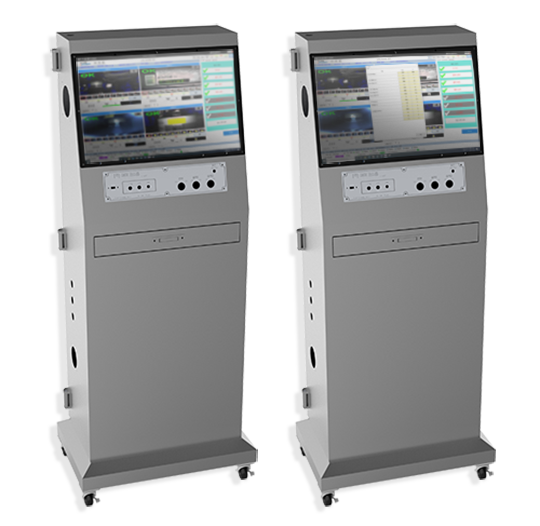

IX-Series
IX-시리즈는 분당 생산속도(PPM)가 500PPM 이하인 생산공정에서 동시에 8가지 비전검사 진행에 특화되어있는 비전검사 시스템입니다.
유통기한(날인)검사, 누락검사, 라벨검사 등에 주로 사용하며,
밴드실러(수평날인/수직날인), 삼면포장기, 로터리 포장라인에 적용한 사례가 있습니다.
적용사례
각 제조사별 공정라인에 따라 맞춤형으로 공정기준을 정의하고, 그 기준에 따라 룰베이스(Rule-base) 기반으로 제품의 불량을 식별합니다.
그리고 사용자 맞춤형 UI(User Interface)로 작업을 손쉽게 점검할 수 있고 터치 시스템이라 조작이 간단합니다.
-
간장 캡/날인 복합검사
-
포도잼 캡/날인 복합검사
-
음료 캡/날인 복합검사

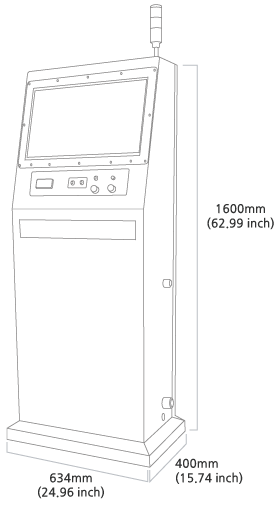

제품규격
모델명
한글 GUI
- Visionscape Software
- 제품감지 센서 or 접점
- 500ppm 이하 권장
- 최대 8대 카메라 장착
카메라
- 바슬러
- * 1280*1024, mono, Lens(8mm)
키오스크
- * 차단기, POWER SUPPLY, PLC
- * 경광등, RELAY, On/Off 스위치, 비상 스위치
- * 무선마우스, 마우스 받침대(SS304), 마우스 패드
외부조명
바(Bar) 조명 or 스폿(Spot) 조명
PC 사양
-
아이프리즘 PC
-
Intel i5 CPU
Window 10 pro -
22인치 화면 (1920x1080)
-
메모리: DDR4 8GB_4x_Duel CH드라이브: SSD_M.2 256GB비디오: UHD_GraphicEthernet: 1Gbps, 2.5Gbps / WiFi
선택 옵션
- 카메라 추가 컬러 카메라
- 렌즈 5mm/ 12mm/ 16mm/ 25mm/ 35mm/ 50mm
- PLC 접점 32점(기본)/ 추가 접점
- 메모리 8GB(기본)/ 16GB
- 외장하드(HDD) 추가: 2TB, 4TB
- 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
- 조명 변경/추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
- 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
- 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
- 리더기: 1D/ 2D/ 유선/ 무선
- 엔코더: 40/ 100/ 360
- UPS: 1500VA
- SPD
- 혼스피커
- 일부인기 연동
- 중량선별기 연동
- MES
- 정렬용 푸셔
- 펄럭임 방지 가이드
- 컨베이어
모델명
IX400 (아이엑스400)
한글 GUI
- Visionscape Software
- 제품감지 센서 or 접점
- 500ppm 이하 권장
- 최대 8대 카메라 장착
카메라
- 바슬러
- * 1600*1200, mono, Lens(8mm)
키오스크
- * 차단기, POWER SUPPLY, PLC
- * 경광등, RELAY, On/Off 스위치, 비상 스위치
- * 무선마우스, 마우스 받침대(SS304), 마우스 패드
외부조명
바(Bar) 조명 or 스폿(Spot) 조명
PC 사양
-
아이프리즘 PC
-
Intel i5 CPU
Window 10 pro -
22인치 화면 (1920x1080)
-
메모리: DDR4 8GB_4x_Duel CH드라이브: SSD_M.2 256GB비디오: UHD_GraphicEthernet: 1Gbps, 2.5Gbps / WiFi
선택 옵션
- 카메라 추가 컬러 카메라
- 렌즈 5mm/ 12mm/ 16mm/ 25mm/ 35mm/ 50mm
- PLC 접점 32점(기본)/ 추가 접점
- 메모리 8GB(기본)/ 16GB
- 외장하드(HDD) 추가: 2TB, 4TB
- 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
- 조명 변경/추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
- 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
- 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
- 리더기: 1D/ 2D/ 유선/ 무선
- 엔코더: 40/ 100/ 360
- UPS: 1500VA
- SPD
- 혼스피커
- 일부인기 연동
- 중량선별기 연동
- MES
- 정렬용 푸셔
- 펄럭임 방지 가이드
- 컨베이어
모델명
IX500 (아이엑스500)
한글 GUI
- Visionscape Software
- 제품감지 센서 or 접점
- 500ppm 이하 권장
- 최대 8대 카메라 장착
카메라
- 바슬러
- * 1280*1024, mono, Lens(8mm)
키오스크
- * 차단기, POWER SUPPLY, PLC
- * 경광등, RELAY, On/Off 스위치, 비상 스위치
- * 무선마우스, 마우스 받침대(SS304), 마우스 패드
외부조명
바(Bar) 조명 or 스폿(Spot) 조명
PC 사양
-
아이프리즘 PC
-
Intel i5 CPU
Window 10 pro -
22인치 화면 (1920x1080)
-
메모리: DDR4 8GB_4x_Duel CH드라이브: SSD_M.2 256GB비디오: RTX_GraphicEthernet: 1Gbps, 2.5Gbps / WiFi
선택 옵션
- 카메라 추가 컬러 카메라
- 렌즈 5mm/ 12mm/ 16mm/ 25mm/ 35mm/ 50mm
- PLC 접점 16점(기본)/ 32점
- 메모리 8GB(기본)/ 16GB
- 외장하드(HDD) 추가: 2TB, 4TB
- 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
- 조명 변경/추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
- 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
- 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
- 리더기: 1D/ 2D/ 유선/ 무선
- 컨트롤러: 120도 회전형/ 벽부형/ 하부형/ 벽부 각도조절형/ 스탠드형/ 우레탄 바퀴
- 엔코더: 40/ 100/ 360
- UPS: 1100VA
- SPD
- 혼스피커
- 일부인기 연동
- 중량선별기 연동
- MES
- 정렬용 푸셔
- 펄럭임 방지 가이드
- 컨베이어
- AI(180ppm max)
모델명
IX600 (아이엑스600)
한글 GUI
- Visionscape Software
- 제품감지 센서 or 접점
- 500ppm 이하 권장
- 최대 8대 카메라 장착
카메라
- 바슬러
- * 1600*1200, mono, Lens(8mm)
키오스크
- * 차단기, POWER SUPPLY, PLC
- * 경광등, RELAY, On/Off 스위치, 비상 스위치
- * 무선마우스, 마우스 받침대(SS304), 마우스 패드
외부조명
바(Bar) 조명 or 스폿(Spot) 조명
PC 사양
-
아이프리즘 PC
-
Intel i5 CPU
Window 10 pro -
22인치 화면 (1920x1080)
-
메모리: DDR4 8GB_4x_Duel CH드라이브: SSD_M.2 256GB비디오: RTX_GraphicEthernet: 1Gbps, 2.5Gbps / WiFi
선택 옵션
- 카메라 추가 컬러 카메라
- 렌즈 5mm/ 12mm/ 16mm/ 25mm/ 35mm/ 50mm
- PLC 접점 16점(기본)/ 32점
- 메모리 8GB(기본)/ 16GB
- 외장하드(HDD) 추가: 2TB, 4TB
- 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
- 조명 변경/추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
- 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
- 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
- 리더기: 1D/ 2D/ 유선/ 무선
- 컨트롤러: 120도 회전형/ 벽부형/ 하부형/ 벽부 각도조절형/ 스탠드형/ 우레탄 바퀴
- 엔코더: 40/ 100/ 360
- UPS: 1100VA
- SPD
- 혼스피커
- 일부인기 연동
- 중량선별기 연동
- MES
- 정렬용 푸셔
- 펄럭임 방지 가이드
- 컨베이어
- AI(150ppm max)
