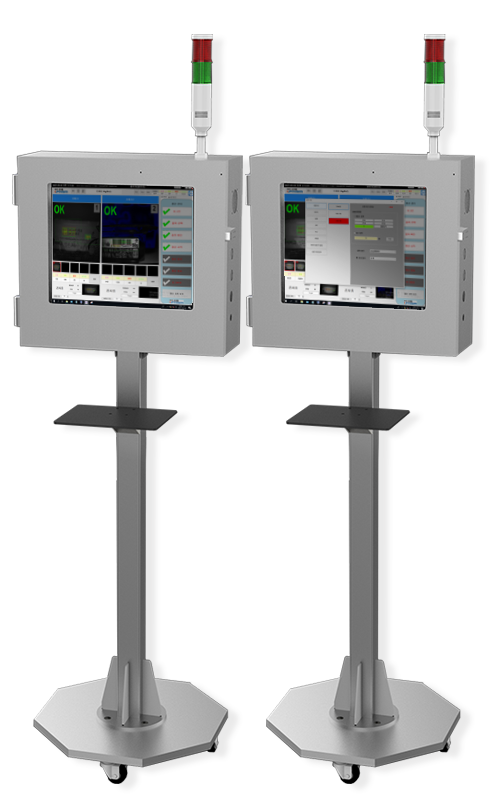

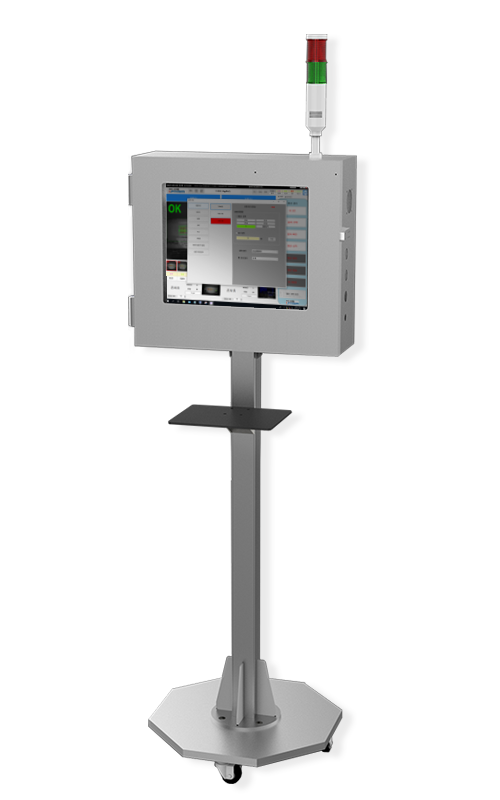

IV-Series

IV-시리즈는 분당 생산속도(PPM)가 120PPM 이상인 생산공정에서 동시에 2가지 비전검사 진행에 특화되어있는 비전검사 시스템입니다.
유통기한(날인)검사, 누락검사, 라벨검사 등에 주로 사용하며,
밴드실러(수평날인/수직날인), 삼면포장기, 로터리 포장라인에 적용한 사례가 있습니다.

적용사례

각 제조사별 공정라인에 따라 맞춤형으로 공정기준을 정의하고, 그 기준에 따라 룰베이스(Rule-base) 기반으로 제품의 불량을 식별합니다.
그리고 사용자 맞춤형 UI(User Interface)로 작업을 손쉽게 점검할 수 있고 터치 시스템이라 조작이 간단합니다.

  • 포장김치 날인/바코드 검사

  • 캐릭터빵 날인검사

  • 치킨소스 날인검사

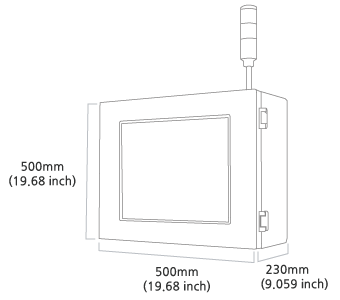

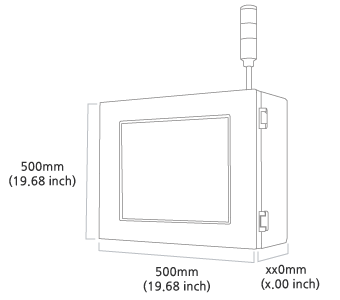

제품규격

모델명

IV100 (아이브이100)

한글 GUI

  • Visionscape Software
  • 제품감지 센서 or 접점
  • 300ppm 이하 권장
  • 최대 2대 카메라 장착

카메라

  • 바슬러
  • * 1280*1024, mono, Lens(8mm)

기본함

  • * 차단기, POWER SUPPLY, PLC
  • * 경광등, RELAY, On/Off 스위치, 비상 스위치
  • * 무선마우스, 마우스 받침대(SS304), 마우스 패드

외부조명

바(Bar) 조명 or 스폿(Spot) 조명

PC 사양

  • 비아(Via) PC
  • Intel i5 4200U
    Window 10 pro
  • 17인치 화면 (1280x1024)
  • 메모리: DDR3 4GB
    드라이브: SSD_mSATA128GB
    비디오: GMA3150
    Ethernet: 1Gbps / WiFi

선택 옵션

  • 카메라 추가 컬러 카메라
  • 렌즈 5mm/ 12mm/ 16mm/ 25mm/ 35mm/ 50mm
  • PLC 접점 16점(기본)/ 32점
  • 메모리 4GB(기본)/ 8GB
  • 외장하드(HDD) 추가: 2TB, 4TB
  • 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
  • 조명 변경/추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
  • 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
  • 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
  • 리더기: 1D/ 2D/ 유선/ 무선
  • 컨트롤러: 120도 회전형/ 벽부형/ 하부형/ 벽부 각도조절형/ 스탠드형/ 우레탄 바퀴
  • 엔코더: 40/ 100/ 360
  • UPS: 1100VA
  • SPD
  • 혼스피커
  • 일부인기 연동
  • 중량선별기 연동
  • MES
  • 정렬용 푸셔
  • 펄럭임 방지 가이드
  • 컨베이어
  •

모델명

IV200 (아이브이200)

한글 GUI

  • Visionscape Software
  • 제품감지 센서 or 접점
  • 200ppm 이하 권장
  • 최대 2대 카메라 장착

카메라

  • 바슬러
  • * 1600*1200, mono, Lens(8mm)

기본함

  • * 차단기, POWER SUPPLY, PLC
  • * 경광등, RELAY, On/Off 스위치, 비상 스위치
  • * 무선마우스, 마우스 받침대(SS304), 마우스 패드

외부조명

바(Bar) 조명 or 스폿(Spot) 조명

PC 사양

  • 비아(Via) PC
  • Intel i5 4200U
    Window 10 pro
  • 17인치 화면 (1280x1024)
  • 메모리: DDR3 4GB
    드라이브: SSD_mSATA128GB
    비디오: GMA3150
    Ethernet: 1Gbps / WiFi

선택 옵션

  • 카메라 추가 컬러 카메라
  • 렌즈 5mm/ 12mm/ 16mm/ 25mm/ 35mm/ 50mm
  • PLC 접점 16점(기본)/ 32점
  • 메모리 4GB(기본)/ 8GB
  • 외장하드(HDD) 추가: 2TB, 4TB
  • 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
  • 조명 변경/추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
  • 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
  • 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
  • 리더기: 1D/ 2D/ 유선/ 무선
  • 컨트롤러: 120도 회전형/ 벽부형/ 하부형/ 벽부 각도조절형/ 스탠드형/ 우레탄 바퀴
  • 엔코더: 40/ 100/ 360
  • UPS: 1100VA
  • SPD
  • 혼스피커
  • 일부인기 연동
  • 중량선별기 연동
  • MES
  • 정렬용 푸셔
  • 펄럭임 방지 가이드
  • 컨베이어
  •

모델명

IV300 (아이브이300)

한글 GUI

  • Visionscape Software
  • 제품감지 센서 or 접점
  • 500ppm 이하 권장
  • 최대 2대 카메라 장착

카메라

  • 바슬러
  • * 1280x1024, mono, Lens(8mm)

기본함

  • * 차단기, POWER SUPPLY, PLC
  • * 경광등, RELAY, On/Off 스위치, 비상 스위치
  • * 무선마우스, 마우스 받침대(SS304), 마우스 패드

외부조명

바(Bar) 조명 or 스폿(Spot) 조명

PC 사양

  • 아이프리즘 PC
  • Intel i5 4200U
    Window 10 pro
  • 17인치 화면 (1280x1024)
  • 메모리: DDR3 4GB
    드라이브: SSD_mSATA128GB
    비디오: GMA3150
    Ethernet: 1Gbps / WiFi

선택 옵션

  • 카메라 추가 컬러 카메라
  • 렌즈 5mm/ 12mm/ 16mm/ 25mm/ 35mm/ 50mm
  • PLC 접점 16점(기본)/ 32점
  • 메모리 8GB(기본)/ 16GB
  • 외장하드(HDD) 추가: 2TB, 4TB
  • 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
  • 조명 변경/추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
  • 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
  • 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
  • 리더기: 1D/ 2D/ 유선/ 무선
  • 컨트롤러: 120도 회전형/ 벽부형/ 하부형/ 벽부 각도조절형/ 스탠드형/ 우레탄 바퀴
  • 엔코더: 40/ 100/ 360
  • UPS: 1100VA
  • SPD
  • 혼스피커
  • 일부인기 연동
  • 중량선별기 연동
  • MES
  • 정렬용 푸셔
  • 펄럭임 방지 가이드
  • 컨베이어

모델명

IV400 (아이브이400)

한글 GUI

  • Visionscape Software
  • 제품감지 센서 or 접점
  • 500ppm 이하 권장
  • 최대 2대 카메라 장착

카메라

  • 바슬러
  • * 1600x1200, mono, Lens(8mm)

기본함

  • * 차단기, POWER SUPPLY, PLC
  • * 경광등, RELAY, On/Off 스위치, 비상 스위치
  • * 무선마우스, 마우스 받침대(SS304), 마우스 패드

외부조명

바(Bar) 조명 or 스폿(Spot) 조명

PC 사양

  • 아이프리즘 PC
  • Intel i5 4200U
    Window 10 pro
  • 17인치 화면 (1280x1024)
  • 메모리: DDR3 4GB
    드라이브: SSD_mSATA128GB
    비디오: GMA3150
    Ethernet: 1Gbps / WiFi

선택 옵션

  • 카메라 추가 컬러 카메라
  • 렌즈 5mm/ 12mm/ 16mm/ 25mm/ 35mm/ 50mm
  • PLC 접점 16점(기본)/ 32점
  • 메모리 8GB(기본)/ 16GB
  • 외장하드(HDD) 추가: 2TB, 4TB
  • 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
  • 조명 변경/추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
  • 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
  • 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
  • 리더기: 1D/ 2D/ 유선/ 무선
  • 컨트롤러: 120도 회전형/ 벽부형/ 하부형/ 벽부 각도조절형/ 스탠드형/ 우레탄 바퀴
  • 엔코더: 40/ 100/ 360
  • UPS: 1100VA
  • SPD
  • 혼스피커
  • 일부인기 연동
  • 중량선별기 연동
  • MES
  • 정렬용 푸셔
  • 펄럭임 방지 가이드
  • 컨베이어
  •

모델명

IV500 (아이브이500)

한글 GUI

  • Visionscape Software
  • 제품감지 센서 or 접점
  • 960ppm 이하 권장
  • 최대 2대 카메라 장착

카메라

  • 바슬러
  • * 1280x1024, mono, Lens(8mm)

기본함

  • * 차단기, POWER SUPPLY, PLC
  • * 경광등, RELAY, On/Off 스위치, 비상 스위치
  • * 무선마우스, 마우스 받침대(SS304), 마우스 패드

외부조명

바(Bar) 조명 or 스폿(Spot) 조명

PC 사양

  • 아이프리즘 PC
  • Intel i5 4200U
    Window 10 pro
  • 17인치 화면 (1280x1024)
  • 메모리: DDR3 4GB
    드라이브: SSD_mSATA128GB
    비디오: GMA3150
    Ethernet: 1Gbps / WiFi

선택 옵션

  • 카메라 추가 컬러 카메라
  • 렌즈 5mm/ 12mm/ 16mm/ 25mm/ 35mm/ 50mm
  • PLC 접점 16점(기본)/ 32점
  • 메모리 8GB(기본)/ 16GB
  • 외장하드(HDD) 추가: 2TB, 4TB
  • 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
  • 조명 변경/추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
  • 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
  • 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
  • 리더기: 1D/ 2D/ 유선/ 무선
  • 컨트롤러: 120도 회전형/ 벽부형/ 하부형/ 벽부 각도조절형/ 스탠드형/ 우레탄 바퀴
  • 엔코더: 40/ 100/ 360
  • UPS: 1100VA
  • SPD
  • 혼스피커
  • 일부인기 연동
  • 중량선별기 연동
  • MES
  • 정렬용 푸셔
  • 펄럭임 방지 가이드
  • 컨베이어
  •

모델명

IV600 (아이브이600)

한글 GUI

  • Visionscape Software
  • 제품감지 센서 or 접점
  • 600ppm 이하 권장
  • 최대 2대 카메라 장착

카메라

  • 바슬러
  • * 1280x1024, mono, Lens(8mm)

기본함

  • * 차단기, POWER SUPPLY, PLC
  • * 경광등, RELAY, On/Off 스위치, 비상 스위치
  • * 무선마우스, 마우스 받침대(SS304), 마우스 패드

외부조명

바(Bar) 조명 or 스폿(Spot) 조명

PC 사양

  • 아이프리즘 PC
  • Intel i5 12th
    Window 10 pro
  • 17인치 화면 (1280x1024)
  • 메모리: DDR3 4GB
    드라이브: SSD_mSATA128GB
    비디오: GMA3150
    Ethernet: 1Gbps / WiFi

선택 옵션

  • 카메라 추가 컬러 카메라
  • 렌즈 5mm/ 12mm/ 16mm/ 25mm/ 35mm/ 50mm
  • PLC 접점 16점(기본)/ 32점
  • 메모리 8GB(기본)/ 16GB
  • 외장하드(HDD) 추가: 2TB, 4TB
  • 카메라 케이블: 5m(기본)/ 7m/ 10m/ 15m/ 20m
  • 조명 변경/추가: 백라이트/ 터널돔/ 플랫돔/ 원형돔/ 링/ 동축/ 방수형
  • 리젝팅: Air 또는 실린더/ 리젝트 받이함/ 시건장치/ 안전커버 및 센서
  • 센서류: 리젝팅 센서/ 리젝팅 완료센서/ 만차센서/ 에어압력센서
  • 리더기: 1D/ 2D/ 유선/ 무선
  • 컨트롤러: 120도 회전형/ 벽부형/ 하부형/ 벽부 각도조절형/ 스탠드형/ 우레탄 바퀴
  • 엔코더: 40/ 100/ 360
  • UPS: 1100VA
  • SPD
  • 혼스피커
  • 일부인기 연동
  • 중량선별기 연동
  • MES
  • 정렬용 푸셔
  • 펄럭임 방지 가이드
  • 컨베이어
  • AI(150ppm max)
